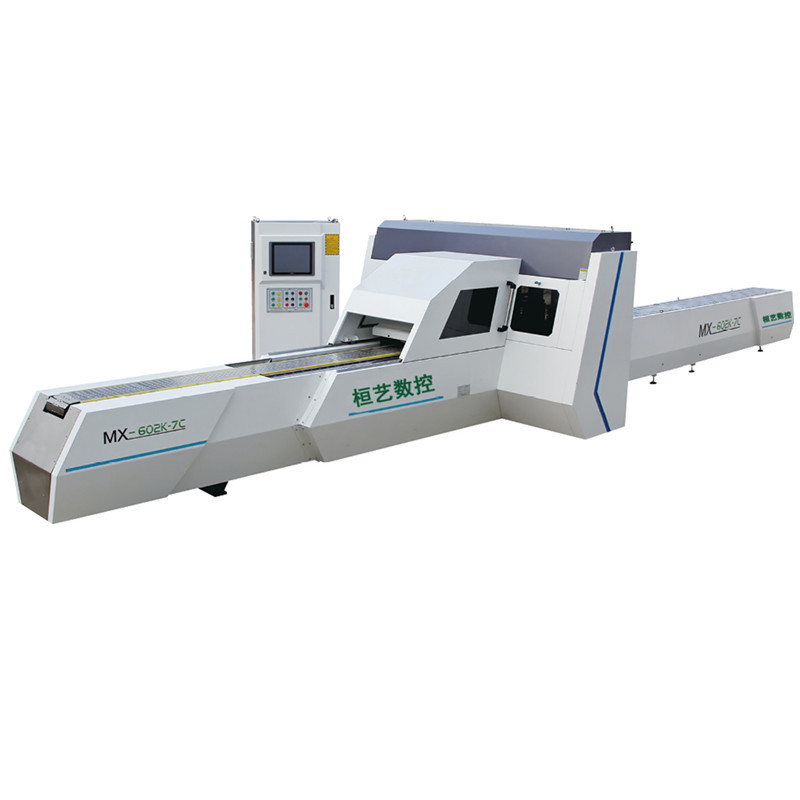

母線加工中心
主要技術參數：
名稱 | 單位 | 參數 | ||
公稱壓力 | 沖孔單元 | kN | 600 | |
剪切單元 | kN | 600 | ||
壓花單元 | kN | 600 | ||
模位數量 | 沖孔單元 | 個 | 6 | 8 |
剪切單元 | 個 | 1 | 1 | |
壓花單元 | 個 | 1 | 0 | |
打擊頻率 | HPM | 120次/分 | ||
控 制 軸 數 | 軸 | 4 | ||
最大加工尺寸 | mm | 16×200 | ||
孔距控制精度 | mm/m | ±0.20 | ||
最大沖孔直徑 | mm | ?4.3-35（圓孔） | ||
最大壓截面積 | mm2 | 200×50 | ||
X軸最高定位速度 | m/min | 75 | ||
X軸最大有效行程 | mm | 2000 | ||
Y軸最高定位速度 | m/min | 35 | ||
Y軸最大有效行程 | mm | 960 | ||
Z軸最大行程 | mm | 310 | ||
沖壓缸行程 | mm | 45 | ||
最大允許板材 | mm | 6000×200×16（長×寬×厚） | ||
最小允許板材 | mm | 20×3（寬×厚） | ||
主機站地面積： | mm | 10500×2900×1700（長×寬） | ||
電源總功率 | kW | 18 | ||
三．主要配件選用：
電氣部分： | ||||||||||
序號 | 名 稱 | 品 牌 | 序號 | 名稱 | 品牌 | |||||
1． | 主電機 | ABB | 2． | 可編程控制器 | 德國倍福BECKHOFF | |||||
3． | 伺服電機 | ABB | 4． | 中間繼電器 | ||||||
5． | 伺服驅動器 | ABB | 6． | 計算機 | 研祥EVOE | |||||
7. | 交流接觸器 | 西門子Siemens | 8． | 熱繼電器 | 西門子Siemens | |||||
9． | 直流電源 | 西門子Siemens | 10． | 空氣開關 | 西門子Siemens | |||||
11. | 感應開關 | 德國巴魯夫BALLUFF | 12. | 直線位移傳感器 | 德國巴魯夫BALLUFF | |||||
13. | 遠程控制模塊IO-link： | 德國巴魯夫BALLUFF | ||||||||
傳動、液壓系統： | ||||||||||
序號 | 名 稱 | 品 牌 | 序號 | 名稱 | 品 牌 | |||||
1 | 電磁換向閥 | 德國力士樂 | 2 | 電磁溢流閥 | 德國力士樂 | |||||
3 | 高壓油泵 | 意大利馬祖奇 | 4 | 精密直線導軌 | 臺灣HIWIN/銀泰 | |||||
5 | 精密滾珠絲杠 | 臺灣HIWIN/銀泰 | ||||||||
五．隨機配件：
沖孔模具8套、剪刀1付、壓花模具1副、維修工具1套、說明書、合格證。
